產品概述

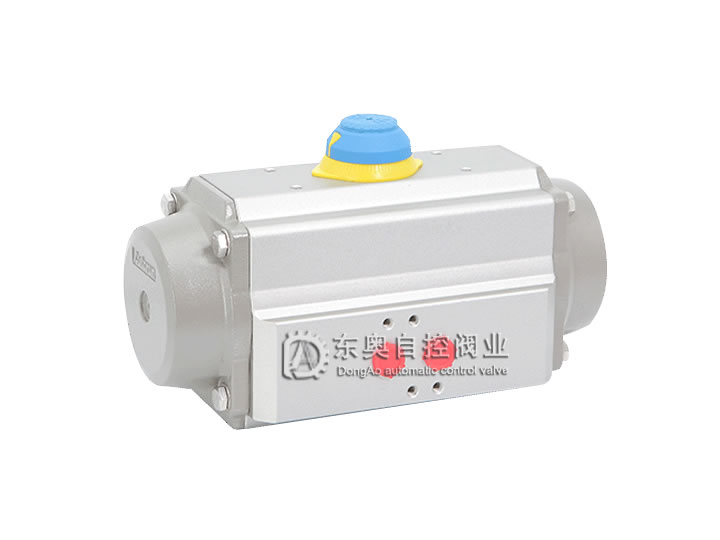

氣動PT執行器緊湊的雙活塞齒輪,齒條式結構,嚙合準確,效率高,輸出扭矩恒定。
鋁制缸體、活塞及端蓋,與同規格結構的執行器相比重量輕。
缸體為擠壓鋁合金,并經硬質陽極氧化處理,內表面質地堅硬,強度,硬度高。采用低摩擦材料制成的滑動軸承,避免了金屬間的相互直接接觸,摩擦系數低,轉動靈活,使用壽命長。
氣動執行器與閥門安裝、連接尺寸根據國際標準ISO5211、DIN3337和VDI/VDE3845進行設計,可與普通氣動執行器互換。
氣源孔符合 NAMUR 標準
氣動執行器底部軸裝配孔(符合ISO5211標準)成雙四方形,便于帶方桿的閥線性或45°轉角安裝。
輸出軸的頂部和頂部的孔符合 NAMUR 標準。
兩端的調整螺釘可調整閥門的開啟角度。
相同規格的有雙作用式、單作用式(彈簧復位)。
可根據閥門需要選擇方向,順時針或逆時針旋轉。
根據用戶需要安裝電磁閥、定位器(開度指示)、回信器、各種限位開關及手動操作裝置。
安裝尺寸
